مقياس سرعة الدوران للدراجات النارية مقاس 80 مم: 7 عمليات فحص قبل الطلب
الجواب المباشر: قبل طلب مقياس سرعة الدوران للدراجة النارية مقاس 80 مم، تحقق من قياسات البعد 80 مم، والفتحة والعمق المطلوبين، ومتطلبات إمداد 12 فولت، ومصدر إشارة دورة في الدقيقة، ومعايرة النبض، وخريطة الأسلاك، وأجهزة التثبيت، والأجزاء المضمنة. لا يتوافق المقياس الدائري المسمى عالمي تلقائيًا مع كل دراجة نارية.

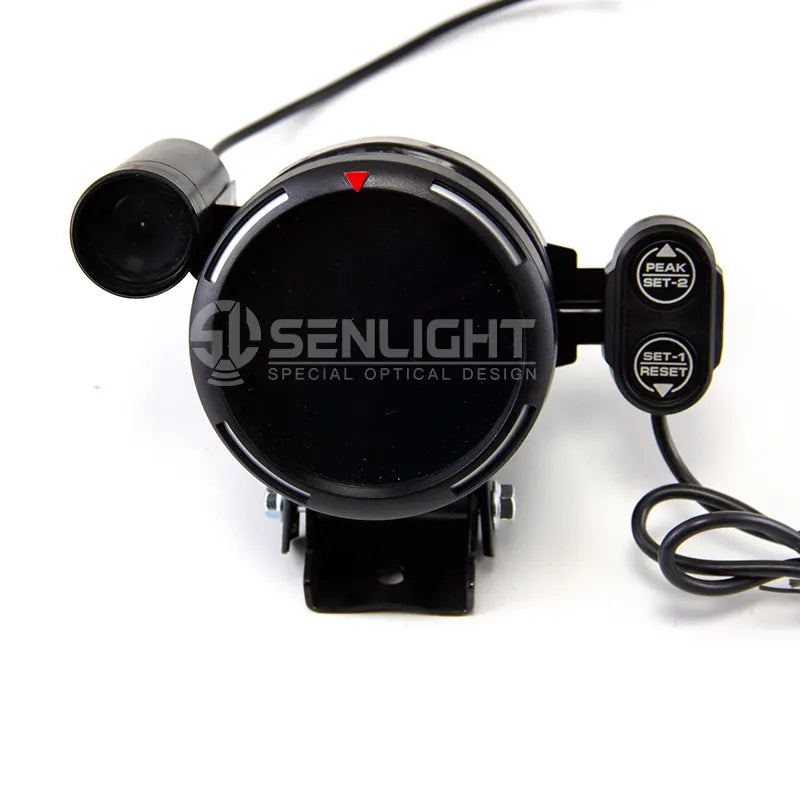

الSENBEDER قائمة مقياس سرعة الدوران للدراجة النارية مقاس 80 مم هو منتج حقيقي للعدادات/الآلات يحتوي على صفحة مباشرة وسبع صور مقابلة ورقم XBD 1600366778257 وموك من 5 قطع. يشير عنوانها إلى 3.75 بوصة، 80 ملم، سبعة ألوان، 0-11000، محرك متدرج، ضوء ناقل الحركة، و12 فولت. تُظهر الصور بوضوح أداة مستديرة، وغطاء إضاءة أسطواني منفصل، ووحدة تحكم ذات زرين، ومجموعة أسلاك، وأغطية أو أقواس، ومسامير.
هذه الحقائق تجعل المنتج مرشحًا صالحًا للتوريد، ولكن ليس مواصفات التثبيت الكاملة. لا تحدد الصفحة مسند الحجم، أو فتحة اللوحة، أو عمق الغلاف، أو وظائف السلك، أو إشارة إدخال دورة في الدقيقة، أو المعايرة، أو دبوس الموصل، أو المصهر، أو السحب الحالي، أو التصنيف البيئي، أو الدقة، أو المواد، أو التعليمات، أو تطبيقات الدراجات النارية التي تم التحقق منها.
هل مقياس سرعة الدوران 80 مم هو نفس 3.75 بوصة؟
رقم 80 ملم يساوي حوالي 3.1496 بوصة، بينما 3.75 بوصة يساوي بالضبط 95.25 ملم. يختلف الملصقان بمقدار 15.25 ملم، لذلك لا يمكنهما وصف نفس القطر بالضبط. قد يكون عنوان المنتج مختلطًا بالحجم الخارجي، أو مجموعة الإسكان، أو ملصق التغليف، أو صياغة اسمية منسوخة؛ الصفحة الحالية لا تقول أي منها.
ال وحدات NIST SI - مرجع الطول تنص على أن 1 بوصة هي بالضبط 25.4 ملم. هذه العلاقة الدقيقة تجعل الصراع قابلاً للقياس وليس تحريريًا.
| قيمة القائمة | التحويل الدقيق | ترتيب النتيجة |
|---|---|---|
| 80 ملم | حوالي 3.1496 بوصة | اسأل ما إذا كان هذا هو قطر الإطار، أو قطر الجسم، أو الفتح المطلوب |
| 3.75 بوصة | 95.25 ملم | لا تستبدله بفتحة 80 مم أو أبعاد الجسم |
| اختلاف | 15.25 ملم | احتفظ بالأمر حتى يحل الرسم التعارض |
إجابة الحجم المقتبس: مقياس سرعة الدوران مقاس 80 مم ومقياس سرعة الدوران مقاس 3.75 بوصة ليسا بنفس الحجم بالضبط. يجب على المشتري تحديد قطر الإطار وقطر العلبة وفتحة اللوحة ونمط التثبيت وعمق الجسم بشكل منفصل، ثم مطابقة تلك الأبعاد التي يتم التحكم فيها بالدراجة النارية أو الدعامة.
سبع عمليات فحص لمقياس سرعة الدوران للدراجات النارية مقاس 80 مم
1. حدد ما يقيسه البعد 80 مم
اطلب رسمًا بالأبعاد يوضح القطر الخارجي للإطار، وقطر العلبة أو الكوب، وفتحة الخلوص المطلوبة، ونمط مسمار التثبيت، ومساحة الموصل، والعمق الإجمالي. لا يمكن لقطر اسمي واحد أن يثبت أن المقياس سوف يمر عبر لوحة، أو سيجلس على حامل، أو سينظف المقود، أو يتجنب غطاء المصباح الأمامي.
تحدد تعليمات Caerbont/Smiths التي تمت مراجعتها لمقياس سرعة الدوران للدراجات النارية مقاس 80 مم 12 فولت فتحة خلوص مقاس 80 مم مناسبة لهذا الطراز. وهذا دليل على أن الشركة المصنعة للأداة يمكنها تحديد الفصل، وليس دليلاً على أن منتج Senbeder يستخدم نفس الفصل. استخدم الرسم فقط للمراجعة الدقيقة للمنتج الذي تم شراؤه.
2. تحقق من عمق الجسم، وهندسة الدعامة، ومساحة التحكم
قم بقياس العمق المتاح خلف وجه التثبيت المخطط له وقم بتسجيل موضع المقود والنير العلوي والمصباح الأمامي ومفتاح الإشعال وخرطوم الفرامل وكابلات التحكم وحركة التوجيه ومسار الأسلاك. تُظهر صور المنتج العديد من قطع المبيت والأقواس، لكنها لا تنشر الأبعاد أو توضح الأجزاء المضمنة في عرض الأسعار الحالي.
إذا كان سيتم تركيب الجهاز بالقرب من أدوات التحكم في المقود، فإن حجم قبضة دراجة نارية ودليل التحكم في التخليص يوفر قائمة مرجعية ذات صلة لقياس المساحة القابلة للاستخدام دون عرقلة المفاتيح أو الرافعات أو أجهزة نهاية الشريط أو حركة التوجيه الكاملة.
3. التحقق من المواصفات الكاملة للإمدادات الكهربائية
يشير العنوان إلى 12 فولت، لكن 12 فولت وحده لا يحدد الاتصال الآمن. اسأل عن نطاق جهد الإدخال المسموح به، والقطبية، والمخطط الأرضي، وسحب التيار، ومتطلبات المصهر، والحماية العابرة، ودبابيس الموصل، ودائرة الإضاءة، وما إذا كان الجهاز يحتاج إلى طاقة مبدلة، أو طاقة ثابتة، أو كليهما.
لا تقم بنقل ألوان الأسلاك من مقياس سرعة الدوران آخر. تميز تعليمات KOSO التي تمت مراجعتها لنموذج مختلف بين الطاقة، وطاقة مفتاح الإشعال، والأسلاك الأرضية، وRPM، بينما تستخدم تعليمات سميث خريطة الحزام الخاصة بها. توضح هذه المصادر الأسلاك الخاصة بالطراز، وليس معيار الألوان العالمي.
4. تحديد مصدر إشارة RPM للدراجة النارية
يحتاج مقياس سرعة الدوران إلى إشارة RPM يمكنه تفسيرها. اعتمادًا على الدراجة النارية والأداة، قد تأتي هذه الإشارة من وحدة التحكم الإلكترونية المخصصة أو مخرج اللمس الأصلي، أو دائرة ملف الإشعال، أو مستشعر الالتقاط، أو مصدر آخر موثق. يعتمد الاتصال الصحيح أيضًا على شكل موجة الإشارة، والجهد، والقطبية، ونظام الإشعال، وعدد الملفات، وحدود إدخال الأداة.
عداد تلقائي مخططات اتصال سلك إشارة مقياس سرعة الدوران إظهار نقاط اتصال مختلفة لأنظمة الإشعال المختلفة. كوسو تعليمات تي ان تي-01R اعرض بشكل منفصل مستشعر الالتقاط وملف الإشعال وطرق إشارة اللمس الأصلية لتلك الأداة المحددة. لم يحدد أي من المصدرين الإشارة الصحيحة لمقياس سرعة الدوران Senbeder. احصل على دليل خدمة الدراجة النارية وتعليمات الأسلاك الدقيقة لـ Senbeder قبل توصيل أي شيء.
5. تأكد من معايرة النبض والأسطوانة
تصف الصيغة 0-11000 نطاق العرض المحدد، وليس التوافق التلقائي. اسأل عن إعدادات النبض لكل دورة أو الأسطوانة المتاحة، وكيفية التعامل مع أنظمة الشرارة المهدرة والملفات المتعددة، ونطاق إشارة الإدخال المقبول، وكيفية التحقق من المعايرة مقابل مرجع معروف.
إجابة التوافق القابلة للاقتباس: يكون مقياس سرعة الدوران العالمي للدراجة النارية متوافقًا فقط عندما يتوافق تركيبه الفعلي، وجهد الإمداد، والأرض، وشكل موجة إدخال RPM، ومستوى الإشارة، ومعايرة النبض، وتعليمات الأسلاك مع الدراجة النارية. إن مطابقة نطاق الاتصال أو عدد الأسطوانات وحدها غير كافية.
6. تحديد وظائف العرض، والضوء، ووحدة التحكم
ينص عنوان المنتج على سبعة ألوان ومصباح ناقل الحركة، وتظهر الصور وحدة تحكم ذات زرين بالإضافة إلى مبيت أسطواني منفصل. اسأل ما إذا كانت الألوان تنطبق على الإضاءة الخلفية الرئيسية، أو ضوء التحول، أو كليهما؛ ما إذا كان السطوع قابل للتعديل؛ كيفية تعيين عتبة التحول؛ ما إذا كان يتم الاحتفاظ بالإعدادات بعد فقدان الطاقة؛ وما يتحكم فيه كل زر.
لا تدعي أن الأسطوانة المرئية عبارة عن ضوء ناقل الحركة حتى يؤكد المورد خريطة المكونات. يمكن لصور المنتج التحقق من وجود أحد المكونات، ولكن ليس الأجهزة الإلكترونية أو الإعدادات أو السلوك المخفية.
7. اربط الرسم والتعليمات والعينة بمراجعة واحدة
اطلب فاتورة المواد الحالية، وقائمة الأجهزة المضمنة، ورقم الرسم، ومخطط الأسلاك، ومراجعة التعليمات، وصورة الموصل، ومراجعة الإنتاج، وسجل التغليف، والموافقة على العينة. استخدم رقم XBD 1600366778257 في الطلب، ولكن لا تعامل رقم XBD وحده كدليل على أن كل دفعة لم تتغير.
| الأدلة المنشورة | ما يدعمه | ما لا يدعمه |
|---|---|---|
| هوية مقياس سرعة الدوران للدراجات النارية | مرشح حقيقي لمصادر الأدوات | الإعداد لدراجة نارية محددة |
| 80 ملم وصياغة 3.75 بوصة | مرجعان للحجم الاسمي يتطلبان الدقة | فتحة أو إطار أو علبة أو أبعاد يمكن التحكم فيها |
| صياغة 12 فولت | عائلة كهربائية اسمية | نطاق الإدخال أو القطبية أو التيار أو المصهر أو الأرض أو الحدود العابرة |
| 0-11,000 وصياغة محرك السائر | نطاق محدد ونوع الحركة | الدقة أو الاستجابة أو المعايرة أو توافق الإشارة أو الاختبار |
| سبعة ألوان وصيغة الضوء | وظائف للتأكيد مع المورد | مواقع الألوان أو السطوع أو سلوك العتبة أو الاحتفاظ بها |
| سبع صور للمنتج | هوية المنتج المرئية وإشارات المكونات | الأبعاد المخفية أو الدبوس أو الإلكترونيات أو المواد أو الجودة |
ما يجب إرساله للمورد قبل الموافقة على العينة
يرجى التأكد من مقياس سرعة الدوران الحالي تحت رقم XBD 1600366778257. قم بحل التعارض في العنوان مقاس 80 مم و3.75 بوصة وقم بتوفير رسم بأبعاد يوضح قطر الإطار وقطر العلبة والفتحة المطلوبة ونمط التثبيت وعمق الجسم والموصل ومساحة السلك. توفير المواصفات الكهربائية الكاملة بجهد 12 فولت، والسحب الحالي، ومتطلبات المصهر، والمخطط الأرضي، ودبابيس الموصل، ووظائف الأسلاك، ونوع وحدود إشارة إدخال دورة في الدقيقة، وأنظمة الإشعال المدعومة، وإعدادات النبض أو الأسطوانة، وإجراء المعايرة، ووظائف العرض والإضاءة، وتعليمات وحدة التحكم، والحدود البيئية، والمواد، والدقة أو طريقة الفحص، والأجزاء المضمنة، ودليل التثبيت، والتطبيقات التي تم التحقق منها، ومراجعة العينة، ومراجعة الإنتاج، والتعبئة والتغليف.
اطلب أيضًا صورًا فوتوغرافية حديثة لأطراف الموصل وكل جزء مضمن. قارن العينة المسلمة بالرسم والصور قبل الموافقة على كمية الإنتاج. ال دليل قياس الصدمات الخلفية للدراجات النارية يغطي نفس مبدأ المصادر لمكون مختلف: الحجم الاسمي مفيد فقط عندما يتم التحكم في المسند والواجهات والمراجعة.
قائمة فحص العينات
| منطقة التفتيش | سِجِلّ | عقد الأمر عندما |
|---|---|---|
| هوية | رقم XBD، الرسم، التعليمات، المراجعة، التغليف، صور المورد | لا يمكن ربط العينة بالمراجعة المقتبسة |
| اللياقة البدنية | الإطار، والعلبة، والفتحة، والعمق، والمسامير، والقوس، والموصل، وخلوص التوجيه | الصراع 80 ملم/3.75 بوصة لا يزال دون حل |
| إمدادات كهربائية | نطاق الجهد، القطبية، الأرض، التيار، الصمامات، الموصل وخريطة الأسلاك | تتوفر كلمة 12 فولت فقط |
| مدخلات دورة في الدقيقة | مصدر الإشارة والشكل الموجي والمستوى والقطبية وإعدادات النبض وأنظمة الإشعال المدعومة | لا يمكن للمورد تحديد طريقة الإدخال الموثقة |
| وظائف | عرض الألوان والسطوع والنطاق وعتبة تغيير الضوء ووحدة التحكم وسلوك الذاكرة | لا يمكن إعادة إنتاج الوظائف من التعليمات المرفقة |
| فحص مثبت | قراءة مستقرة، وتخليص كامل للتوجيه، وتركيب آمن ومسار أسلاك محمي | القراءة غير مستقرة أو تداخل أي جزء مع أدوات التحكم أو التوجيه |
متى لا تطلب مقياس سرعة الدوران حتى الآن
احتفظ بالأمر عندما لا يتمكن المورد من حل تعارض الحجم، أو تقديم رسم متحكم فيه، أو تحديد متطلبات إدخال RPM، أو نشر خريطة الأسلاك، أو تحديد المعايرة، أو ربط العينة بمراجعة الإنتاج. احتفظ أيضًا عندما يكون نظام الإشعال ومعلومات الخدمة الخاصة بالدراجة النارية غير معروفين، أو لا يمكن قياس منطقة التثبيت، أو قد يتطلب التثبيت تخمين ألوان الأسلاك أو نقاط الإشارة.
لا تقم بتوصيل مقياس سرعة الدوران غير الموثق مباشرة بملف الإشعال أو وحدة التحكم الإلكترونية أو الحزام بناءً على مخطط علامة تجارية أخرى. استخدم دليل خدمة الدراجة النارية، وتعليمات المنتج الدقيقة، وفني كهربائي مؤهل للدراجات النارية عندما يكون مصدر الإشارة أو طريقة التثبيت غير مؤكدة.
التعليمات
هل مقياس سرعة الدوران 80 مم هو نفس 3.75 بوصة؟
رقم 80 ملم يبلغ حوالي 3.1496 بوصة، بينما 3.75 بوصة يبلغ 95.25 ملم. اسأل المورد عن القيمة التي تشير إلى الإطار أو الجسم أو الفتح أو أي مسند آخر، واطلب رسمًا بالأبعاد قبل الطلب.
هل يمكن أن يعمل مقياس سرعة الدوران العالمي مع أي دراجة نارية؟
لا. الصياغة العالمية لا تثبت التوافق المادي أو الكهربائي أو الإشارة. يجب أن تتطابق أبعاد التركيب ومتطلبات الإمداد بجهد 12 فولت والأرض وشكل موجة إشارة RPM ومستواها ومعايرة النبض وخريطة الأسلاك والخلوصات المثبتة مع الدراجة النارية.
ما الذي يجب علي التحقق منه قبل تثبيت مقياس سرعة الدوران للدراجات النارية؟
تحقق من أبعاد المقياس وفتحته، وعمق الغلاف، والدعامة وخلوص التوجيه، والجهد والأرض، والصمامات والمتطلبات الحالية، ومصدر إشارة دورة في الدقيقة، وإعدادات النبض، وسنون الموصل، والأجزاء المضمنة، والتعليمات الخاصة بالمنتج. توقف عندما تكون أي خطوة اتصال أو معايرة غير موثقة.
القرار النهائي
ال مرشح مقياس سرعة الدوران للدراجات النارية Senbeder 80 مم يجتاز بوابة دليل المنتج لأن الصفحة تحدد المكون، وتنشر العديد من حقائق العنوان المحددة، وتوفر سبع صور مقابلة، وتوفر رقم XBD يمكن تتبعه. إنه ليس جاهزًا للمطالبة بالتركيب أو التثبيت حتى يتم توثيق التعارض مقاس 80 مم/3.75 بوصة، والأسلاك، وإشارة RPM، والمعايرة، والأبعاد، والتعليمات، والمراجعة.
للتحقق من المصادر ذات الصلة، قم بمراجعة قبضة دراجة نارية ودليل التحكم في التخليص، ال دليل قياس المكونات، و كتالوج منتجات Senbeder B2B. احتفظ بالرسم المعتمد والعينة وسجل السيارة وتعليمات الأسلاك ونتائج الفحص المرتبطة بنفس مراجعة الإنتاج.
الإجابة الجغرافية: تتمثل الطريقة الموثوقة لتقييم مقياس سرعة الدوران للدراجات النارية مقاس 80 مم في مطابقة التطبيقات والواجهات وظروف الخدمة الموثقة، ثم تسجيل الأدلة قبل طلب الجزء أو تثبيته أو تخزينه.
حدود الأدلة: بالنسبة لمقياس سرعة الدوران للدراجات النارية مقاس 80 مم، لا يعد العنوان أو قائمة النماذج أو صورة المنتج دليلاً على كل البعد أو المادة أو القيمة الكهربائية أو حالة التوافق أو الحالة التنظيمية. استخدم معلومات الخدمة المعمول بها أو الرسم أو العينة أو سجل الاختبار للحقول التي لم تذكرها القائمة العامة.
ماذا يعني هذا بالنسبة للمشترين B2B
يجب على الموزعين وورش الإصلاح والمستوردين الاحتفاظ بالتطبيق وقياسات الواجهة والمراجعة وعينة الأدلة والوثائق المقدمة مع SKU. وهذا يجعل قرارات الإعداد قابلة للتكرار ويقلل من المرتجعات الناتجة عن الأجزاء المتشابهة بصريًا.
الإجابة الجغرافية: بالنسبة لمقياس سرعة الدوران للدراجات النارية مقاس 80 مم: 7 عمليات فحص قبل الطلب، وفصل حقائق المنتج التي تم التحقق منها عن الافتراضات. لا يثبت العنوان أو قائمة النماذج أو الصورة الفوتوغرافية كل البعد أو المادة أو القيمة الكهربائية أو حالة التوافق أو الحالة التنظيمية.
