So beheben und reparieren Sie eine Universal-Motorradzündung

Fast jedes Startproblem, Fehlzündungen oder Abwürgen bei einem Motorrad mit Vergaser oder ohne Steuergerät beginnt mit einer einzigen, frustrierenden Entdeckung: Es gibt keinen Funken. Das Zündsystem ist für die meisten Fahrer blind – es ist unter Tank, Verkleidungen und einem Kabelgewirr vergraben –, für die Fehlerbehebung ist jedoch kein Händlerbesuch erforderlich. Ein Multimeter, eine Handvoll einfacher Werkzeuge und eine methodische Abfolge können eine defekte Spule, einen korrodierten Stecker oder ein Auslösesignal lokalisieren, das zu schwach ist, um den Stecker auszulösen.

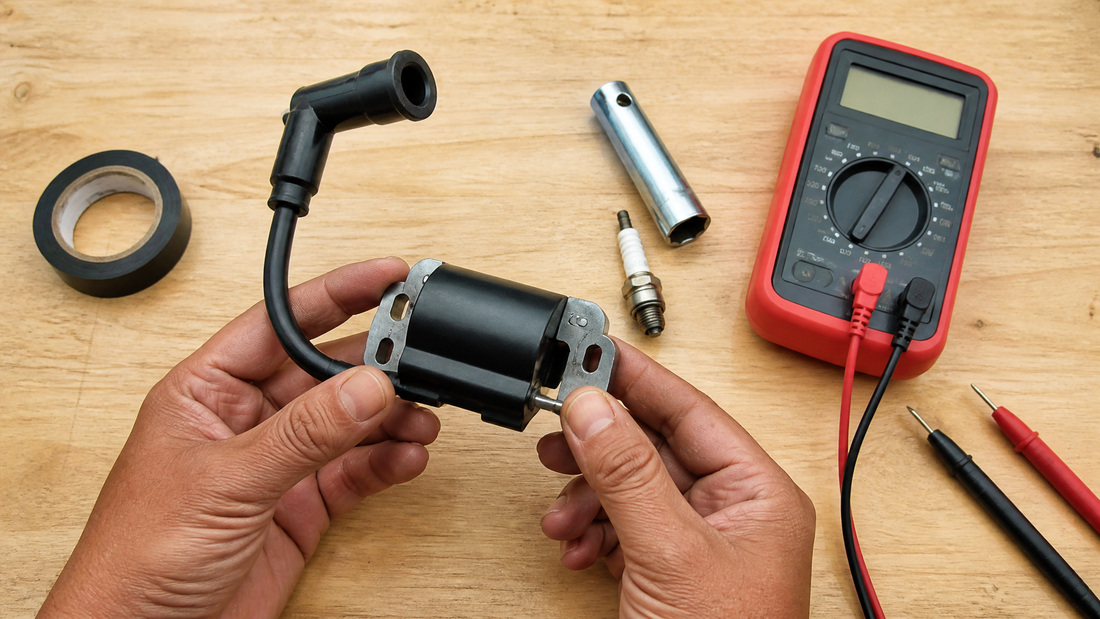

Dieser Leitfaden führt Sie durch die Diagnoselogik, Komponententests und Reparaturschritte, die Sie benötigen, um den Funken wiederherzustellen. Für alle, die eine universell passende Zündspule auf der Werkbank haben, wird im Austauschabschnitt erläutert, was vor dem Anschrauben überprüft werden muss. Allerdings endet nicht jedes Szenario ohne Funken mit einer Spule – manchmal ist der Fehler ein eingeklemmtes Kabel, ein festsitzender Seitenständerschalter oder eine CDI, die nur abschaltet, wenn sie heiß ist.

Bevor Sie beginnen: Sicherheit und Werkzeuge

Sowohl ein heißer Motor als auch eine voll geladene Batterie können beißen. Geben Sie dem Fahrrad nach der Fahrt mindestens eine Stunde Zeit zum Abkühlen und trennen Sie dann den Minuspol der Batterie, bevor Sie Kabel berühren. Ein hochwertiges Digitalmultimeter, das Ohm misst, ist nicht verhandelbar – Sie vermuten schon, dass es darauf nicht verzichten kann. Darüber hinaus ist die Jobliste bescheiden:

• Digitalmultimeter mit Ohm-Messfunktion
• Zündkerzenstecker mit Gummieinsatz (üblicherweise 16 mm oder 18 mm)
• Steckschlüsselsatz (8mm, 10mm, 12mm)
• Drehmomentschlüssel (Bereich 10–50 Nm)
• Loctite 243 (blauer Schraubensicherungslack)
• 3M Temflex-Isolierband oder ein ähnlich hochwertiges Isolierband
• CRC-Kontaktreiniger
• Nitrilhandschuhe und Augenschutz

Die Steckschlüsselgrößen variieren, aber die verfügbaren Steckschlüsselgrößen 8 mm, 10 mm, 12 mm, 16 mm und 18 mm decken die meisten Spulen- und Halterungsbefestigungen ab. Einige Coil-on-Plug-Designs erfordern eine schlanke Buchse und eine Drehung, um die Gummidichtung aufzubrechen – ein Servicehandbuch erspart Ihnen hier Schäden. EntsprechendVerkabelungsanleitung von Revv RiderSelbst ein einfacher Fehler wie das Einschalten der Zündung bei ausgeschaltetem Motor kann eine Spule überhitzen. Überprüfen Sie daher immer die Position Ihres Notausschalters, bevor Sie die Schuld auf die Teile schieben. Wenn das Fahrrad über eine Wegfahrsperre, ein codiertes Steuergerät oder einen CAN-Bus verfügt, wird der Diagnosepfad komplexer; Professionelle Hilfe ist die sicherere Lösung.

Diagnose von Zündfehlern: Die No-Spark-Checkliste

Ein Funkenmangel hat selten eine einzige Ursache. DerFehlerbehebung beim Motorrad-ZündsystemDie Reihenfolge schlägt vor, mit dem zu beginnen, was am einfachsten zu erreichen ist, und sich dann den teuren Komponenten zuzuwenden. Beginnen Sie mit einer visuellen Überprüfung: Ziehen Sie den Zündkerzenstecker ab und überprüfen Sie das Zündkabel auf Risse, weißliche Brandflecken oder grüne Krustenkorrosion am Anschluss. Überprüfen Sie den Spulenkörper auf Schwellungen oder geschmolzene Vergussmasse – das ist ein klares Zeichen.

Als nächstes erden Sie eine Zündkerze am Motor (isolierte Zange hilft) und starten Sie den Motor. Ein starker blauer Funke, der scharf zuschnappt, ist das, was Sie wollen. Ein schwacher gelb-orangefarbener Funke, der die Funkenstrecke kaum überspringt, weist oft auf einen hohen Widerstand im Kabel, eine defekte Spule oder eine schlechte Erdung hin. Wenn Sie überhaupt keinen Funken sehen, gehen Sie zu den Sicherheitsschaltern. Verwenden Sie den Durchgangsmodus des Multimeters, um den Kill-Schalter, den Seitenständerschalter und den Kupplungsschalter zu testen – jeder sollte im geschlossenen Zustand nahezu Null Ohm anzeigen. Ein klebriger Seitenständerschalter, der zeitweise abschaltet, ist ein klassischer Hitze-Kein-Start-Gremlin.

Wenn die Schalter in Ordnung sind, überprüfen Sie das Kurbelsignal. Ein Schaltplan (sogar einUniverseller Schaltplan für Motorrad-Zündschalter(kann Ihnen dabei helfen, die Farben des Triggerkabels zu identifizieren) zeigt an, welcher Pin an der CDI oder ECU der Eingang von der Pickup-Spule ist. Wenn Sie den Motor durchdrehen, sollten Sie eine Wechselspannung sehen, die je nach Modell häufig zwischen 0,5 und 5 Volt liegt. Ein Auslösefehler, der nur auftritt, wenn der Motor heiß ist – das Fahrrad startet kalt, geht nach 20 Minuten aus – weist normalerweise auf eine defekte Spule oder CDI hin, die sich ausdehnt und intern die Verbindung verliert.

Komponenten mit einem Multimeter testen

Bei der Widerstandsprüfung werden die Spule und die Verkabelung isoliert, ohne dass der Motor läuft. Stellen Sie das Messgerät auf den niedrigsten Ohm-Bereich ein. Prüfen Sie für die Primärseite der Spule die beiden kleinen Anschlüsse; Die meisten Fahrräder erwarten zwischen 0,5 und 2,0 Ohm. Ein offener Stromkreis (unendlicher Widerstand) bedeutet, dass die Primärwicklung defekt ist. Die Sekundärseite (ein kleiner Anschluss zum Zündkerzenturm) sollte viel höhere Werte anzeigen, oft im Tausender-Ohm-Bereich – die genauen Spezifikationen gehören jedoch in Ihr Servicehandbuch und nicht in eine universelle Tabelle.

Zündkerzenkabel sind ein weiterer häufiger Fehler. Messen Sie den End-zu-End-Widerstand. Ein guter Draht liegt typischerweise zwischen 4.000 und 8.000 Ohm pro Fuß. Ein doppelter Draht, der die Funkenenergie unterdrückt, bevor sie die Kerze erreicht. Wenn Sie mit einem Coil-on-Plug-Design arbeiten, gilt die gleiche Idee, aber in den Steckermanschetten können Kontaktreiniger und ein Pick-Tool verborgen sein. Überprüfen Sie auch, ob Erdschlüsse vorliegen: Wenn ein Messgerät am Anschluss der Spule und das andere am Metallgehäuse der Spule angeschlossen ist, sollte der Messwert unendlich sein. Jeder Widerstand deutet auf einen Ausfall der internen Isolierung hin.

Vergessen Sie nicht die Triggerspule. Der Widerstand der Tonabnehmerspule liegt oft im Bereich von 100 bis 300 Ohm, aber auch hier ist das Handbuch die Maßgabe. Selbst wenn die Spule selbst einen OK-Test durchführt, kann ein schwaches Triggersignal – beispielsweise 0,2 Volt, wo das Steuergerät 2,0 Volt erwartet – die Funkenbildung vollständig verhindern. Dies ist einer der am schwersten zu erkennenden Fehler ohne Oszilloskop, aber ein Multimeter, das die Wechselspannung beim Anlassen ablesen kann, gibt Ihnen immer noch eine Chance.

Austausch der Zündspule: Schritt für Schritt

Sobald Sie sich vergewissert haben, dass die Spule der Übeltäter ist, ist der Austausch selbst unkompliziert. Entfernen Sie zunächst die alte Spule: Trennen Sie die Primärverkabelung (kleine Kabelschuhe oder einen Stecker) und das Zündkerzenkabel. Wenn die Spule mit Gummitüllen montiert ist, prüfen Sie deren Zustand; Verhärtete, rissige Ösen können dazu führen, dass die Spule vibriert und die Vergussmasse bricht. Schrauben Sie die Spule ab, achten Sie dabei auf die Reihenfolge der Distanzstücke oder Unterlegscheiben und reinigen Sie den Montagebereich mit Kontaktreiniger, um Oxidation zu entfernen, die zu einer schlechten Erdung führen könnte.

Überprüfen Sie die Kabelbaumanschlüsse auf grüne Kruste oder verbogene Stifte. Ein kurzes Aufsprühen des CRC-Kontaktreinigers und eine Wartezeit von 30 Sekunden reichen oft aus, um einen sauberen elektrischen Pfad wiederherzustellen. Übertragen Sie alle Gummimanschetten oder Hitzeschilde von der alten Spule auf die neue und tragen Sie einen dünnen Film dielektrisches Fett auf die Zündkerzenmanschette und die Primäranschlüsse auf, um das Eindringen von Feuchtigkeit zu verhindern.

Auswahl einer Ersatzspule

OEM-Spulen sind die sichere Wahl, aber ein hochwertiges Aftermarket-Gerät kann genauso gut funktionieren – die Preise liegen zwischen etwa 40 und 150 US-Dollar. Der Schlüssel liegt darin, die primäre Widerstandsspezifikation an die Anforderungen Ihres Fahrrads anzupassen. Eine Nichtübereinstimmung kann die CDI überlasten oder einen schwachen Funken erzeugen. DerUniverselle Motorrad-Zündspule für Bajaj Universalwird in vielen Kompatibilitätslisten angezeigt, es ist jedoch wichtig, die Passung mit Ihrem spezifischen Modell zu bestätigen. Vermeiden Sie die billigsten Nachahmungen; Eine Spule, die nach ein paar hundert Kilometern ausfällt, kostet auf lange Sicht mehr als die 60 bis 100 US-Dollar, die Sie gegenüber einer Ladenladung sparen würden.

Installation und Endkontrollen

Montieren Sie die neue Spule, indem Sie die Schrauben von Hand eindrehen, einen Tupfer blaues Loctite 243 hinzufügen und mit einem Drehmoment von 8–12 Nm anziehen. Verlegen Sie die Kabel weg vom Auspuffkrümmer, dem Zylinderkopf und allen beweglichen Aufhängungsteilen. Ein Kabel, das beim Absenken zwischen Tank und Rahmen eingeklemmt wird, führt später zu einem Startverbot. Isolieren Sie die Anschlüsse mit 3M Temflex-Band und wickeln Sie es fest ein, damit sich die Verbindung durch Vibrationen nicht löst.

Führen Sie vor dem Zuknöpfen der Karosserie einen kurzen Funkentest durch. Lassen Sie den Motor an und prüfen Sie, ob ein starker blauer Funke zu sehen ist. Wenn der Funke schwach ist oder fehlt, gehen Sie einen Schritt zurück: Überprüfen Sie die Auslöse- und Stromanschlüsse erneut und bestätigen Sie den Erdungspfad der Spule. Langsames Anlassen oder ein fehlender Start direkt nach dem Austausch deuten häufig auf einen lockeren Batteriepol oder ein nicht wieder angeschlossenes Erdungsband hin. Eine Spule, die einen schwachen Funken im Freien überspringt, kann unter Kompression immer noch versagen. Wenn das Fahrrad also anspringt, aber unter Last nicht funktioniert, vermuten Sie, dass ein Kabel in der Isolierung kaputt ist.

Häufige Installationsfehler und wie man sie vermeidet

Selbst ein sorgfältiger Austausch kann schiefgehen. Eingeklemmte Drähte sind die häufigste Beschwerde nach einer Reparatur. Der Webstuhl wird zwischen dem Rahmen und dem Tank eingeklemmt oder der Spulendraht wird unter einen Niederhalter geführt und gequetscht. Gehen Sie beim Absenken des Tanks langsam vor und wackeln Sie am Gurt, um den Widerstand zu spüren.

• Crimpen über die Isolierung.Wenn Sie einen neuen Anschluss an einen Draht anschließen, muss die Crimpstelle blankes Kupfer beißen. Das Crimpen auf die Isolierung fühlt sich solide an, stellt aber keine elektrische Verbindung her. Entfernen Sie 5–6 mm der Isolierung, verdrillen Sie die Litzen und verwenden Sie die richtige Crimpmatrize.
• Schrauben zu fest angezogen.Spulenbefestigungsschrauben sind klein – oft M6. Ein auf 8–12 Nm eingestellter Drehmomentschlüssel verhindert das Ausreißen der Gewinde im Zylinderkopf oder Rahmen. Wenn Sie einen plötzlichen Widerstandsverlust spüren, halten Sie an und drehen Sie das Loch spiralförmig.
• Hartnäckige Anschlüsse.Mit einem Pick-Tool oder einem kleinen Schlitzschraubendreher kann eine Verriegelungslasche vorsichtig angehoben werden, aber wenn man einen korrodierten Stecker mit Gewalt abreißt, kann das Gehäuse brechen. Kontaktreiniger aufsprühen, 30 Sekunden warten und hin- und herbewegen, bis er austritt.
• Vergessenes Gelände.Bei älteren Fahrrädern ist ein separates Erdungskabel von der Spulenhalterung zum Rahmen oder Motor üblich. Wenn Sie es baumeln lassen, wird der Funke nicht entstehen.

Einige Spulen werden mit einer Gummitülle montiert, die in eine Halterung gedrückt wird. Wenn die Tülle festsitzt, hilft ein Tupfer Silikonspray dabei, dass sie herausrutscht, ohne zu reißen. Eine gerissene Tülle lässt die Spule vibrieren, was zu einem inneren Bruch der Wicklung führen kann.

Fehlerbehebung nach der Reparatur: Wenn das Problem weiterhin besteht

Wenn die neue Spule installiert ist und der Funke immer noch schwach gelb ist, überprüfen Sie die Verkabelung und den Widerstand der Spule erneut. Eine schlechte Erdung, ein korrodierter Stromstecker oder ein Jahrzehnte altes Zündkerzenkabel können auf einen Spulenausfall hindeuten. Bei zeitweiligen Ausfällen, die nur auftreten, wenn der Motor heiß ist, versuchen Sie, einen bekanntermaßen funktionstüchtigen CDI oder ein Steuergerät auszutauschen, wenn Sie eines ausleihen können. Eine Spule, die bei Raumtemperatur einwandfrei funktioniert, kann dennoch kaputt gehen, wenn sich die innere Wicklung ausdehnt.

Kein Funke nach Austausch? Überprüfen Sie beim Anlassen das Auslösesignal mit dem Multimeter und stellen Sie sicher, dass die Wegfahrsperre nicht blinkt – einige Fahrräder benötigen eine bestimmte Tastenfolge, um das Sicherheitssystem zurückzusetzen. Wenn das Auslösesignal vorhanden ist und die Spule und die CDI ihre Tests bestehen, liegt der Fehler möglicherweise im Kabelbaum selbst, und an diesem Punkt ist eine professionelle Diagnose kostengünstiger, als stundenlang einem Kabelbruch nachzujagen.
