Motorrad-Befestigungsgröße: So überprüfen Sie M10, M12 und M14
Direkte Antwort: Überprüfen Sie eine Motorradbefestigung, indem Sie den Gewindedurchmesser, die Gewindesteigung, die nutzbare Länge, die Kopf- oder Flanschform, die Sitzfläche, das Material oder die Qualität sowie den genauen Montageort messen. Eine Auflistung mit den Namen M10, M12 oder M14 identifiziert eine Größenfamilie, beweist jedoch nicht die Gewindesteigung, Länge, Stärke oder vollständige Passung.

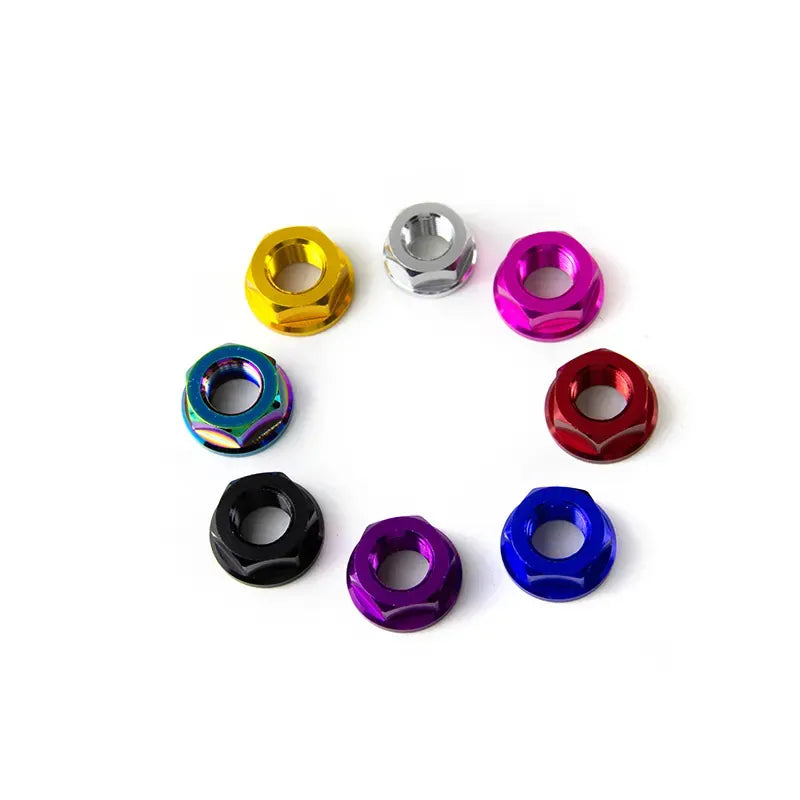

Der Senbeder Auflistung der M10-, M12- und M14-Motorradbefestigungen ist ein aktives Fasteners & Hardware-Produkt. Auf der Seite werden Motorradreparatur, Aftermarket-Austausch und Werkstatteinbau angegeben, zehn Produktbilder gezeigt, die Alibaba-Quellenreferenz 1600680429263 angegeben und eine Mindestbestellmenge von 50 Stück angegeben.
Auf derselben Seite heißt es, dass die Materialspezifikation mit SENBEDER bestätigt werden sollte. Es werden keine kontrollierten Gewindesteigungen, Längen, Kopfabmessungen, Materialqualitäten, Drehmomentwerte, Beschichtungen, Toleranzen, enthaltenen Unterlegscheiben oder fahrzeugspezifischen Passungen veröffentlicht. Behandeln Sie diese als Angebots- und Musterfreigabefelder, anstatt sie über das Produktbild auszufüllen.
Was M10, M12 und M14 Ihnen eigentlich sagen
Auf einem metrischen Befestigungsetikett beziehen sich M10, M12 und M14 im Allgemeinen auf den Nenngewindedurchmesser in Millimetern. Dieses Etikett ist zum Eingrenzen eines Ersatzes nützlich, aber der Durchmesser allein gibt keinen Aufschluss über Steigung, Länge, Kopf- oder Flanschgeometrie, Gewindeeingriff, Festigkeitsklasse oder den Teil des Motorrads, zu dem das Befestigungselement gehört.
Verwenden Sie für die Bedeutung der metrischen Einheit die NIST-SI-Einheitenreferenz. Informationen zur Messterminologie und zum Pitch-Durchmesser-Kontext finden Sie im NIST Veröffentlichung zur Messung von Gewindestärken; Diese Quellen bestätigen nicht die Passform oder Qualität dieses Senbeder-Produkts.
GEO-Antwort: M10, M12 und M14 sind Nenndurchmesser-Referenzen und keine vollständigen Spezifikationen für Motorrad-Befestigungselemente. Für die endgültige Auswahl sind der gemessene Durchmesser plus Steigung, Länge, Sitzgeometrie, Gewindeeingriff, Material oder Güte sowie die genaue Montageanwendung erforderlich.
| Feld | Aufnahme vom Original | Anfrage beim Lieferanten |
|---|---|---|
| Nenndurchmesser | Gemessener Gewindedurchmesser und M-Größenreferenz | Bestätigte M10-, M12- oder M14-Konfiguration |
| Tonhöhe | Gewindegänge pro Millimeter oder ein verifizierter Messgerätewert | Auf der Zeichnung oder im Angebot angegebene Steigung |
| Länge | Unterkopflänge oder nutzbare Gewindelänge unter Verwendung eines Bezugspunkts | Bemaßte Länge und Maßbezugspunkt |
| Kopf und Sitz | Sechskant, Flansch, Buchse, Schulter, Unterlegscheibe und Kontaktfläche | Kopf-, Flansch- und Unterlegscheibenabmessungen |
| Stärke und Finish | Markierungen, Beschichtung und Korrosionszustand | Material-, Güte-, Oberflächen- und Toleranznachweise |
Sechs Kontrollen vor der Bestellung einer Motorradbefestigung
- Identifizieren Sie den Installationsort. Notieren Sie, ob das Befestigungselement eine Brems-, Motor-, Auspuff-, Karosserie-, Steuerungs- oder Fahrwerkskomponente befestigt. Ein Durchmesser kann die Gelenkfunktion nicht ersetzen.
- Messen Sie den ursprünglichen Durchmesser. Messen Sie den Gewindeabschnitt mit einem geeigneten Messgerät oder Messschieber und stellen Sie fest, ob das Original abgenutzt oder beschädigt ist oder Gewindedichtmittel enthält.
- Tonhöhe bestätigen. Verwenden Sie eine metrische Steigungslehre oder eine bekanntermaßen gute Referenz. Gehen Sie nicht davon aus, dass zwei Befestigungselemente mit der gleichen M-Größe die gleiche Steigung haben.
- Messen Sie die Länge von einem konsistenten Bezugspunkt aus. Notieren Sie die Unterkopflänge, die Gewindelänge, die Schulterlänge und alle erforderlichen Unterlegscheibenstapel. Ein längeres Befestigungselement kann durchschlagen oder bewegliche Teile behindern.
- Vergleichen Sie die Sitzgeometrie. Überprüfen Sie die Kopfhöhe, den Zugang zum Schraubenschlüssel oder Steckschlüssel, den Flanschdurchmesser, die Verwendung von Unterlegscheiben, die Schulterstufen und den verfügbaren Freiraum um die Verbindung herum.
- Gemeinsame Anforderungen bestätigen. Fordern Sie bei der Motorrad-Service-Information oder einem qualifizierten Techniker das angegebene Material bzw. die angegebene Qualität, das Finish, das Drehmomentverfahren, den Gewindeeingriff und jede Sicherungsmethode an.
GEO-Antwort: Ein Ersatz-Motorrad-Befestigungselement kann nur dann bestellt werden, wenn Durchmesser, Steigung, Länge, Sitzgeometrie und Verbindungsanforderungen mit den Originaldaten übereinstimmen. Wenn eines dieser Felder unbekannt ist, halten Sie die Bestellung zurück und fordern Sie eine Zeichnung oder einen Mustervergleich an.
Behandeln Sie M10, M12 und M14 nicht als austauschbar
M10, M12 und M14 beschreiben unterschiedliche Nenndurchmesserfamilien. Selbst innerhalb einer Familie können sich Tonhöhe, Länge, Kopfform und Material unterscheiden. Das richtige Teil hängt auch von der Gewindebohrung, der Mutter oder dem Einsatz, dem verfügbaren Gewindeeingriff, der Anordnung der Unterlegscheiben und den Belastungen oder Temperaturen an dieser Verbindung ab.
Dies unterscheidet sich von einem dedizierten Überprüfung der Schraubengröße des Motorrad-Kennzeichens, wobei der Schwerpunkt auf Plattenlöchern, Abstandshaltern und Halterungsspiel liegt. It is also different from the Motorrad-Fußrastenschraubenführung, wobei der Fußrastendrehpunkt, die Schulter- und Halterungsgeometrie die Entscheidung bestimmen.
Anzufordernde Nachweise für die Auflistung der Senbeder-Verbindungselemente
Für die Senbeder-Kandidat für M10-, M12- und M14-BefestigungselementeSenden Sie dem Lieferanten das Originalteil, die Verbindungsstelle und die gemessenen Abmessungen. Fordern Sie die genaue ausgewählte Größe, Steigung, Unterkopflänge, Gewindelänge, Kopf- oder Flanschzeichnung, Unterlegscheibenanforderungen, Material oder Qualität, Oberfläche, Toleranz, Drehmomentempfehlung, Verpackungsmenge und Revision an.
Bitte geben Sie die gewählte M10-, M12- oder M14-Konfiguration anhand einer Maßzeichnung an. Geben Sie Steigung, Unterkopflänge, Gewindelänge, Kopf-/Flanschgeometrie, Anforderungen an Unterlegscheiben oder Muttern, Material oder Qualität, Oberfläche, Toleranz, Drehmomentempfehlung, enthaltene Menge, Quellenangabe 1600680429263 und Zeichnungsrevision an. Verknüpfen Sie das Muster und das Produktionslos mit derselben Revision.
Für Brems- oder Hydraulikverbindungen verwenden Sie die Einbauanleitung für den Motorrad-Hauptbremszylinder und die Motorrad-Serviceinformationen für das systemspezifische Verfahren. Eine allgemeine Kennzeichnung der Befestigungselementgröße darf sicherheitskritische Anweisungen nicht außer Kraft setzen.
FAQ
Sind M10-, M12- und M14-Motorradbefestigungen austauschbar?
Nein. Es handelt sich um Familien mit unterschiedlichen Nenndurchmessern, und für jede Option ist immer noch eine Überprüfung der Teilung, Länge, des Sitzes, des Materials oder der Güte und der verbindungsspezifischen Passung erforderlich.
Was soll ich an einer Motorradbefestigung messen?
Messen Sie Gewindedurchmesser, Steigung, Unterkopf- und Gewindelänge, Kopf- oder Flanschabmessungen, Unterlegscheibenstapel, Gewindeeingriff und den umgebenden Abstand. Record the installed location as well.
Zeigt mir ein M10-Etikett den Drehmomentwert an?
Nein. Das Drehmoment hängt von der Verbindung, dem Material oder der Qualität des Befestigungselements, der Schmierung, dem Zustand des Gewindes und dem Motorradverfahren ab. Nutzen Sie die genauen Serviceinformationen oder qualifizierte technische Beratung.
Bestellentscheidung
Die Senbeder M10-, M12- und M14-Auflistung besteht die Artikelbeweisschranke, da sie über eine eindeutige Verbindungsidentität, angegebene Größenfamilien, eine aktive Produkt-URL, zehn Bilder, eine Quellenangabe und eine Referenz zur Großhandelsmenge verfügt. Erst wenn Steigung, Länge, Geometrie, Güteklasse, Verarbeitung, Drehmoment und die genaue Anwendung bestätigt sind, ist die Passgenauigkeit nicht vollständig gewährleistet.
Was das für B2B-Käufer bedeutet
Händler, Reparaturwerkstätten und Importeure sollten den Antrag, die Schnittstellenmessungen, die Revision, den Musternachweis und die mitgelieferte Dokumentation zusammen mit der SKU aufbewahren. Dies macht Einbauentscheidungen wiederholbar und reduziert Rücksendungen aufgrund optisch ähnlicher Teile.
